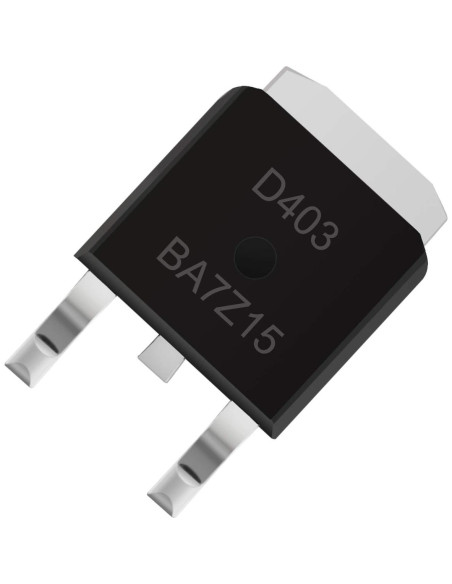

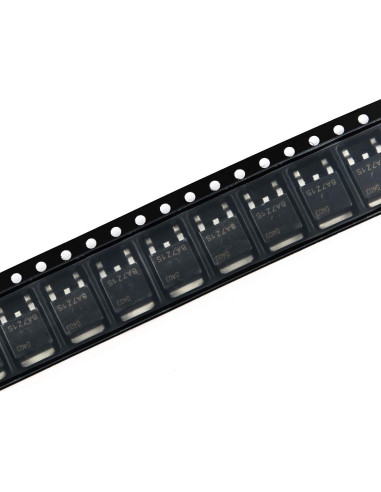

Transistor MOSFET PMOS Chanzon AOD403 SMD 30V 70A (Paquete de 10)

Descripción del producto: El AOD403/AOI403 es un MOSFET de Canal P de 30V diseñado para aplicaciones de carga de alta corriente, utilizando tecnología de trinchera avanzada para un rendimiento superior. Con una resistencia térmica robusta, este dispositivo es ideal para entornos exigentes donde la fiabilidad es crucial. Características clave: Voltaje de Drenaje-Fuente (VDS): -30V Voltaje de Puerta-Fuente (VGS): +/-25V Corriente de Drenaje (ID): Hasta -70A a VGS=-20V Resistencia en Estado Conducido (RDS(ON)): <6.2m a VGS=-20V Resistencia Térmica (RJC): 2.5C/W típica a TC=25C Temperatura de Almacenamiento: -55C a 175C Disipación de Potencia: 125W continua a TC=25C Características Eléctricas: Voltaje de Umbral de Puerta (VGS(th)): -1.5V a -3.5V Resistencia Estática de Drenaje-Fuente en Estado Conducido (RDS(ON)): 5.6m a 8.5m Capacitancia de Entrada (Ciss): 2310pF a 3500pF Capacitancia de Salida (Coss): 410pF a 760pF Resistencia de Puerta (Rg): 1.9 a 5.7 Tiempo de Retardo de Encendido (td(on)): Típicamente 16ns Tiempo de Retardo de Apagado (td(off)): Típicamente 45ns Características Terapéuticas: Resistencia Térmica de Unión a Ambiente (RJA): 16C/W a 41C/W Energía de Avalancha: Hasta 12mJ Este MOSFET ha sido probado al 100% UIS y viene con una garantía de prueba al 100% Rg para su tranquilidad. Está diseñado para satisfacer las necesidades de sistemas de conversión de energía de alta eficiencia. Opciones de Paquete: TO252 y TO251A, ambos ofrecen un excelente rendimiento térmico y fiabilidad.

Características destacadas

• Tipo de Transistor: Transistor de Efecto de Campo de Metal-Óxido-Semiconductor de Potencia (PMOS).
• Polaridad del Transistor: Transistor MOSFET de Canal P.
• Especificación: Disipación de Potencia (PD) a 90W, Corriente de Drenaje (ID) a 70A, Voltaje de Drenaje a Fuente (VDSS) a 30V, y Resistencia de Drenaje a Fuente en Estado Conducido (RDS(on)) a 0.006 Ohm.
• Aplicación: Ampliamente utilizado para conmutación de potencia, regulación de carga y operaciones de control de alta precisión en dispositivos electrónicos.

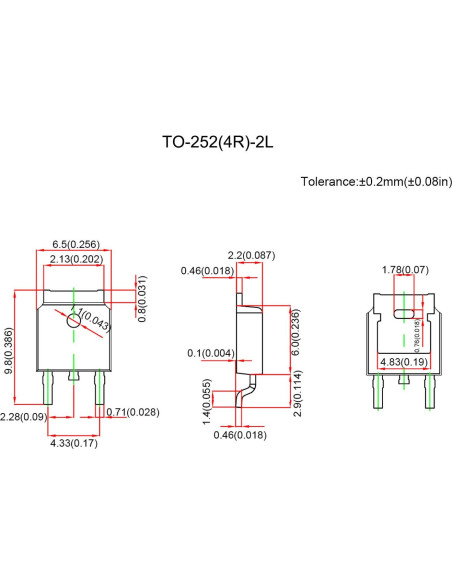

• Paquete: Empaquetado de forma segura en un formato SMD DPAK TO-252, asegurando una entrega segura y una larga vida útil.

Modelo de esta publicación

• Estilo: AOD403

Especificaciones técnicas

• Estilo: AOD403
• Fabricante: CHANZON
• Peso: 0.2 kg
• Dimensiones: Ancho: 17.99 cm, Alto: 15.01 cm, Profundidad: 1.7 cm
