Transistor Darlington NPN Chanzon TIP120 TO-220 Paquete 10

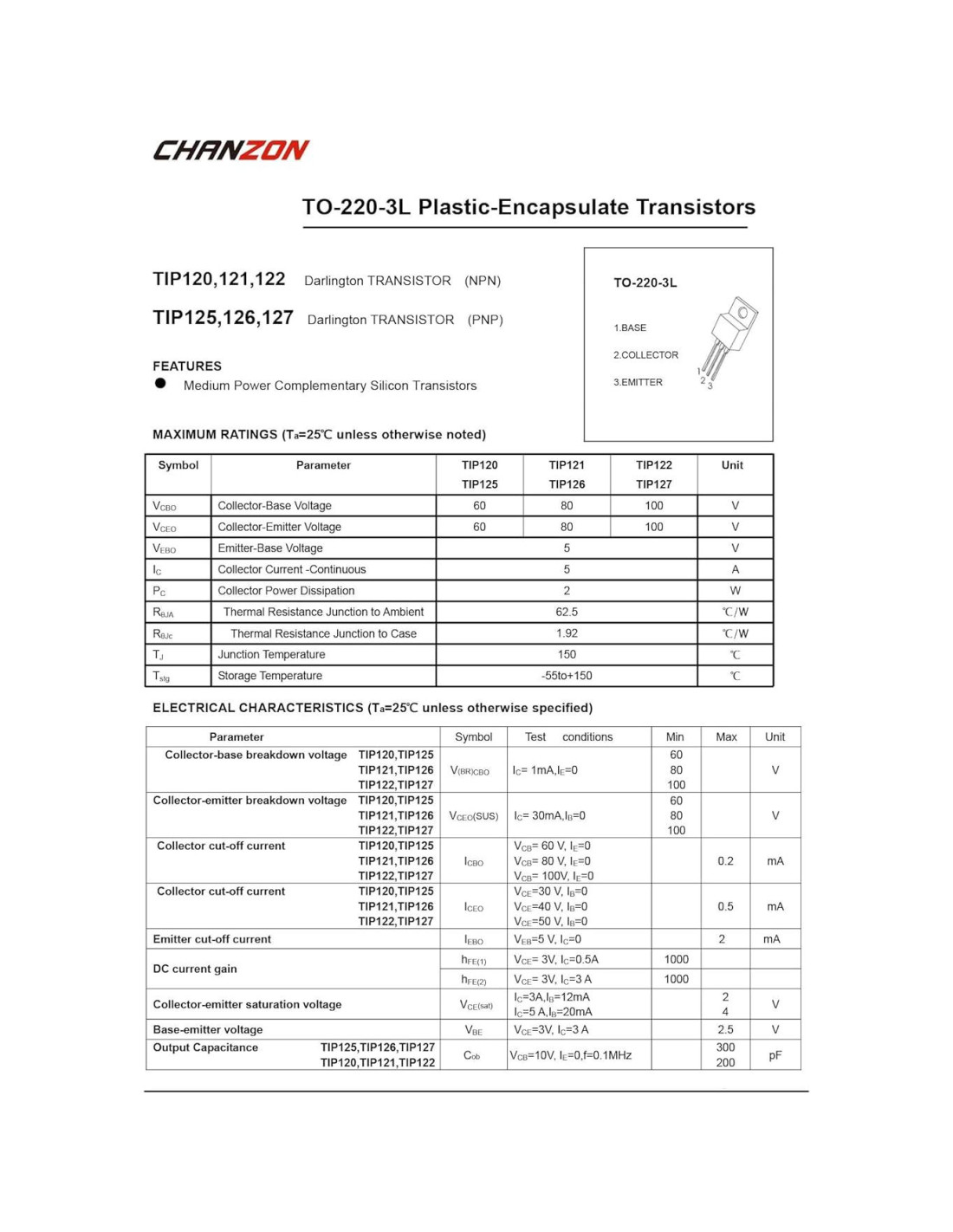

Descripción del producto: Experimente transistores de potencia de alto rendimiento con nuestros transistores encapsulados en plástico TO-220-3L. Diseñados para aplicaciones de potencia media, estos transistores Darlington vienen en configuraciones NPN (TIP120, TIP121, TIP122) y PNP (TIP125, TIP126, TIP127), asegurando compatibilidad para una amplia gama de proyectos electrónicos. Características clave: - Voltaje Colector-Base (VCBO): 60V, 80V, 100V - Voltaje Colector-Emisor (VCEO): 60V, 80V, 100V - Voltaje Emisor-Base (VEBO): 5V - Corriente Continua del Colector (IC): Hasta 5A - Disipación de Potencia del Colector (PC): 2W - Resistencia Térmica Unión a Ambiente (RJA): 62.5C/W - Resistencia Térmica Unión a Caja (RJc): 1.92C/W - Temperatura de Unión (TJ): 150C - Rango de Temperatura de Almacenamiento (Tstg): -55C a +150C Características Eléctricas: - Voltaje de Ruptura Colector-Base (V(BR)CBO): 60V, 80V, 100V a IC=1mA, IE=0 - Voltaje de Ruptura Colector-Emisor (VCEO(SUS)): 60V, 80V, 100V a IC=30mA, IB=0 - Corriente de Corte del Colector (ICBO): 0.2mA a VCB=60V, 80V, 100V - Corriente de Corte del Emisor (IEBO): 2mA a VEB=5V, IC=0 - Ganancia de Corriente DC (hFE): 1000 a VCE=3V, IC=0.5A y IC=3A - Voltaje de Saturación Colector-Emisor (VCE(sat)): 2V a IC=3A, IB=12mA y 4V a IC=5A, IB=20mA - Voltaje Base-Emisor (VBE): 2.5V a VCE=3V, IC=3A - Capacitancia de Salida (Cob): 300pF para TIP125, TIP126, TIP127 y 200pF para TIP120, TIP121, TIP122 a VCB=10V, IE=0, f=0.1MHz

Características destacadas

• Tipo de Transistor: Transistor de Unión Bipolar Darlington NPN de Alto Rendimiento.
• Especificación: Capaz de gestionar el voltaje de saturación colector-emisor (VCE(sat)) a 4V, potencia de disipación del colector (PC) hasta 65W, corriente del colector (IC) hasta 5A, voltaje máximo para colector-base (VCBO) a 60V, colector-emisor (VCEO) a 60V y emisor-base (VEBO) a 5V.
• Polaridad del Transistor: Polaridad NPN asegurando un flujo de corriente eficiente del colector al emisor.
• Aplicación: Ideal para su uso en una variedad de circuitos electrónicos como fuentes de alimentación y controles de motor, proporcionando tanto funcionalidades de conmutación como de amplificación.
• Paquete: Viene en un paquete de 10, cada uno sellado en una bolsa antiestática asegurando protección electrostática, seguridad ESD y vida útil prolongada.

Modelo de esta publicación

• Estilo: TIP120

Especificaciones técnicas

• Estilo: TIP120
• Fabricante: CHANZON
• Número de modelo del artículo: TIP120-TO-220-3L-10
• Peso: 0.2 kg
• Dimensiones: Ancho: 14.99 cm, Alto: 13.39 cm, Profundidad: 1.3 cm
