Transistor NPN Chanzon BC547B TO-92 100 Piezas 0.625W

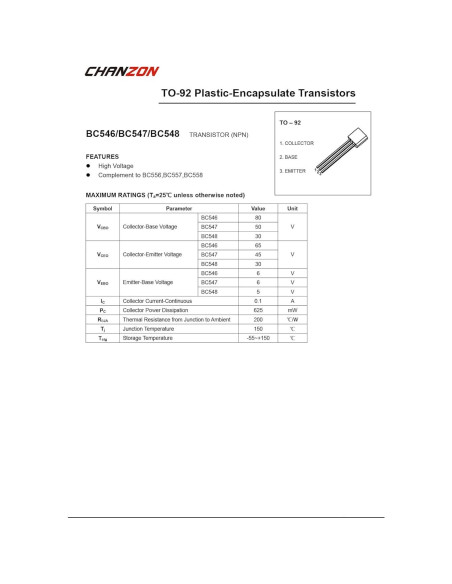

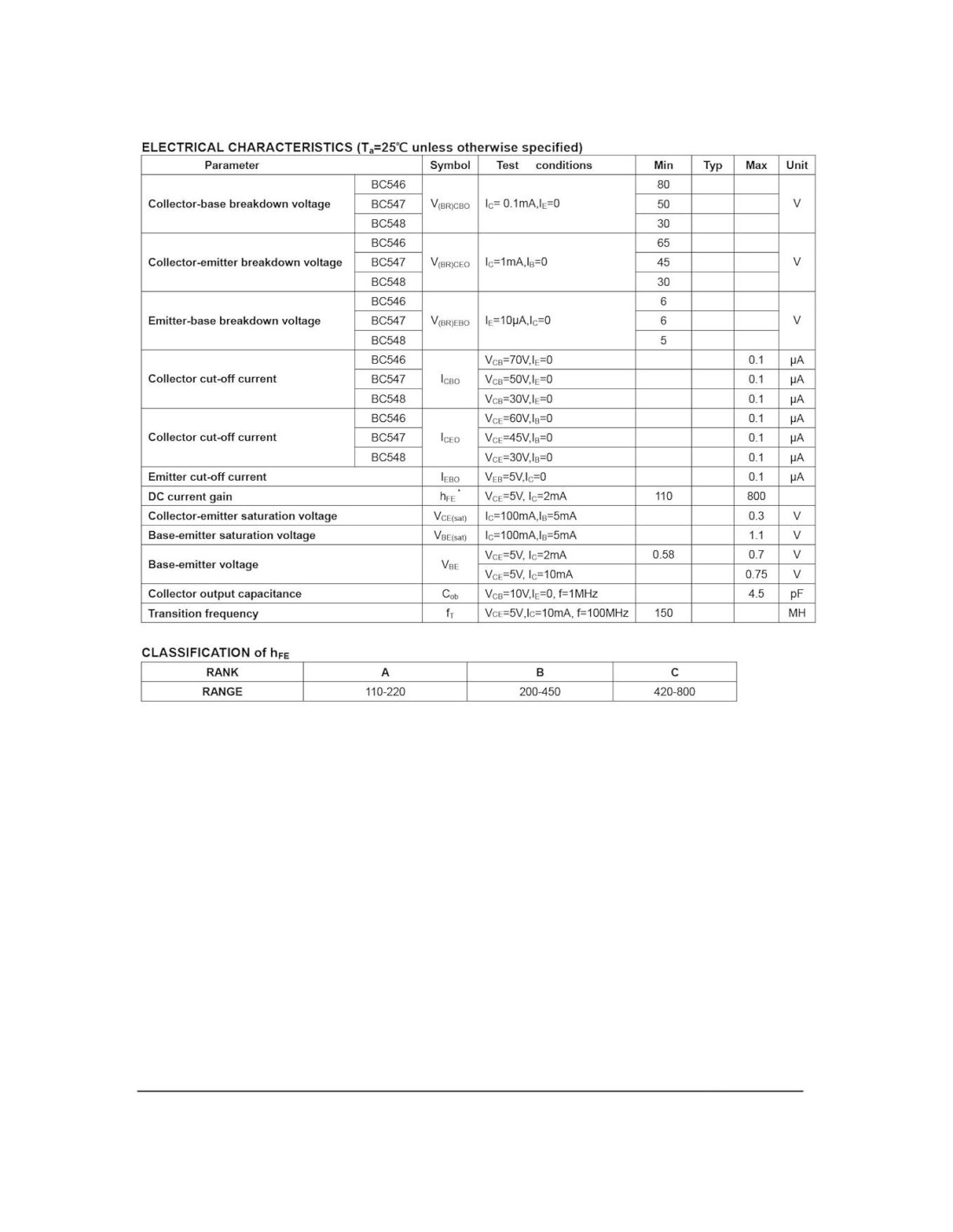

Descripción del Producto: El Transistor NPN es un componente de alto rendimiento diseñado para aplicaciones de alto voltaje. Está disponible en tres variaciones: BC546, BC547 y BC548, cada una con distintas clasificaciones de voltaje colector-base de 80V, 50V y 30V respectivamente. Estos transistores son complementos de las series BC556, BC557 y BC558. Características Clave: - Compatibilidad de Alto Voltaje - Complemento de la Popular Serie BC Clasificaciones Máximas: - Voltaje Colector-Emisor (VCEO): 65V, 45V, 30V - Voltaje Emisor-Base (VEBO): 6V, 6V, 5V - Corriente de Colector - Continua (IC): 0.1 A - Disipación de Potencia del Colector (PC): 625 mW - Temperatura de Unión (Tj): 150C - Temperatura de Almacenamiento (Tstg): -55C a +150C Características Eléctricas (Valores Típicos): - Voltaje de Ruptura Colector-Base (V(BR)CBO): 30V, 50V, 80V - Voltaje de Ruptura Colector-Emisor (V(BR)CEO): 30V, 45V, 65V - Voltaje de Ruptura Emisor-Base (V(BR)EBO): 5V, 6V, 6V - Corriente de Corte del Colector (ICBO): 0.1 A - Corriente de Corte del Emisor (IEBO): 0.1 A - Rango de Ganancia de Corriente DC (hFE): 110 a 800 - Voltaje de Saturación Colector-Emisor (VCE(sat)): 0.3 V - Voltaje de Saturación Base-Emisor (VBE(sat)): 1.1 V - Voltaje Base-Emisor (VBE) a IC=2mA: 0.58 a 0.7 V - Capacitancia de Salida del Colector (Cob): 4.5 pF - Frecuencia de Transición (fT): 150 MHz Clasificación de hFE: - Rango A, B, C, D, E y L con rangos de ganancia de corriente específicos Paquete: TO-92 Plástico-Encapsulado Este transistor es ideal para una variedad de aplicaciones, incluyendo circuitos de alto voltaje y amplificadores. Su diseño robusto asegura fiabilidad y longevidad en tus proyectos electrónicos.

Características destacadas

• Tipo de Transistor: Transistor Bipolar de Unión NPN de alta frecuencia.
• Polaridad del Transistor: NPN, adecuado para una variedad de aplicaciones electrónicas.
• Especificación: Proporciona una potencia de disipación máxima (PD) de 0.625W, corriente de colector (IC) de 0.1A a 25C, un voltaje máximo de 50V entre colector y base (VCBO), 45V entre colector y emisor (VCEO), y 6V entre emisor y base (VEBO). Voltaje de saturación colector-emisor (VCE(sat)) a 0.1A IC es 0.6V.
• Rendimiento: Frecuencia característica (fT) de hasta 150MHz y ganancia de corriente DC (hFE) entre 200-450. El transistor BC547B está diseñado con material de silicio para un rendimiento óptimo.

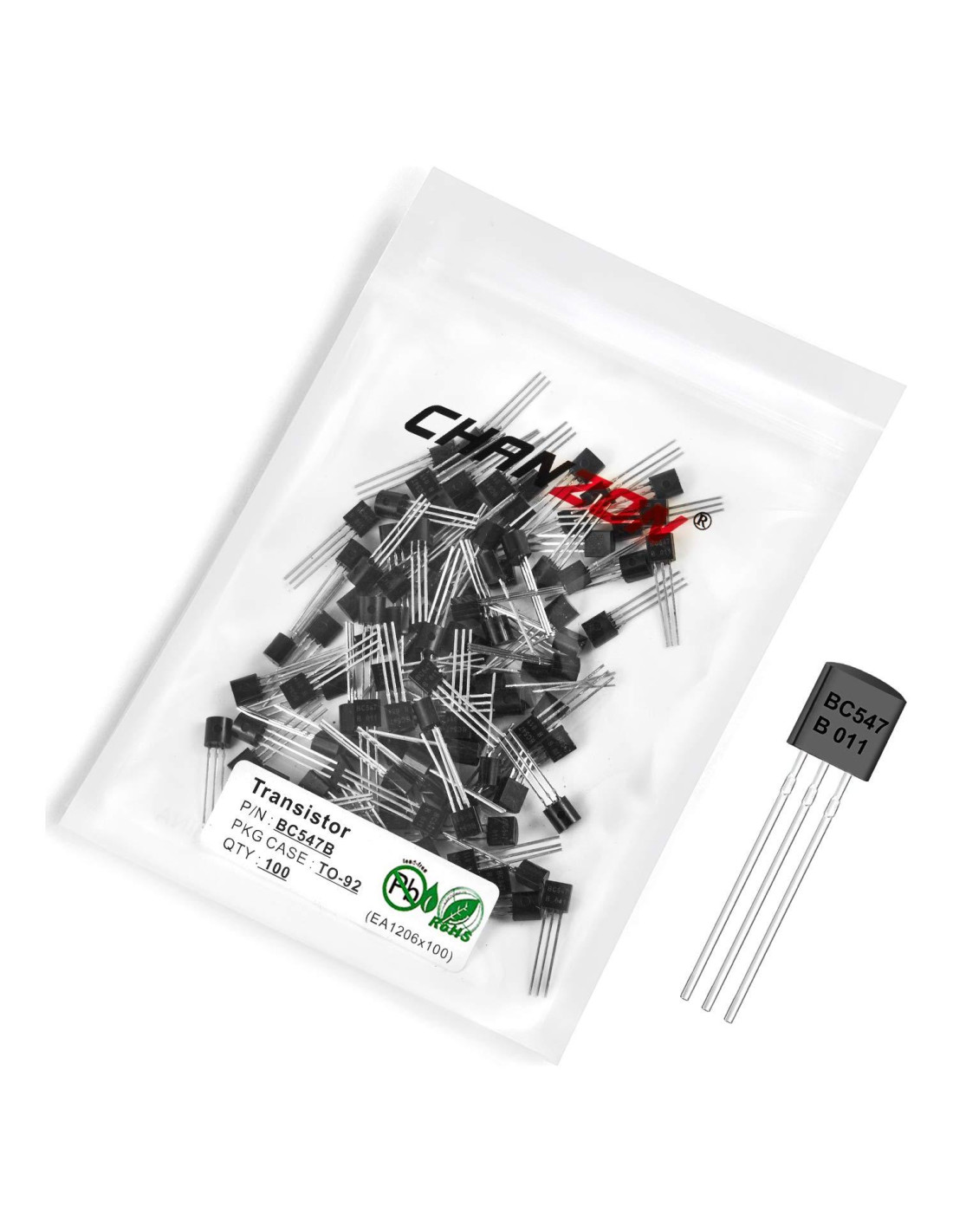

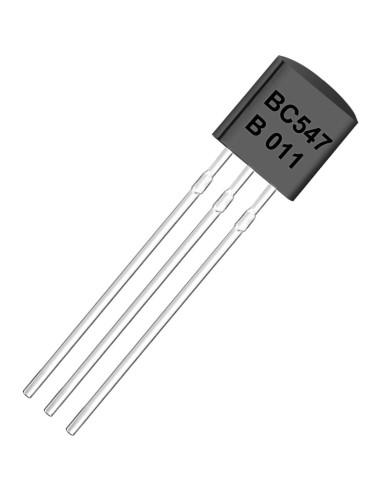

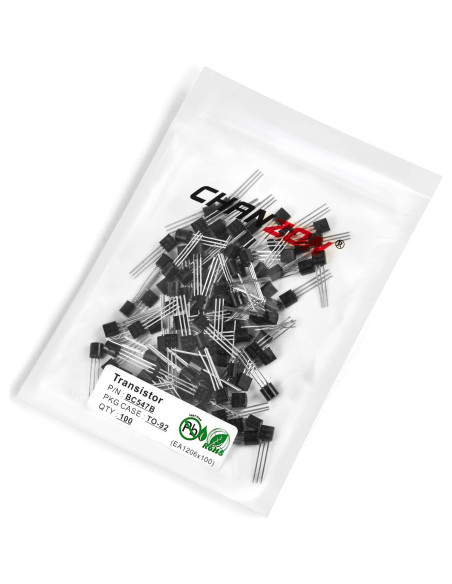

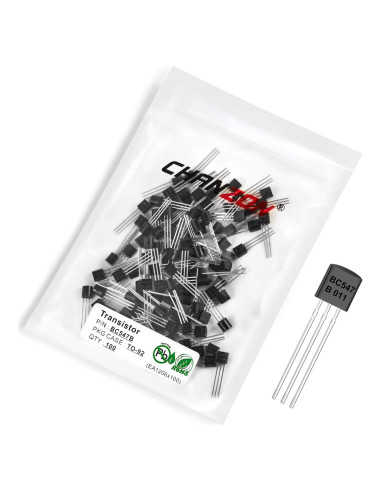

• Paquete: Viene en un paquete TO-92 con 100 piezas por paquete. Cada paquete está cerrado en una bolsa antiestática para protección electrostática, seguridad ESD y mayor vida útil.

Modelo de esta publicación

• Estilo: BC547B

Especificaciones técnicas

• Estilo: BC547B
• Fabricante: CHANZON
• Número de modelo del artículo: BC547B-TO-92-100
• Peso: 0.5 kg
• Dimensiones: Ancho: 14.99 cm, Alto: 17 cm, Profundidad: 1.3 cm
