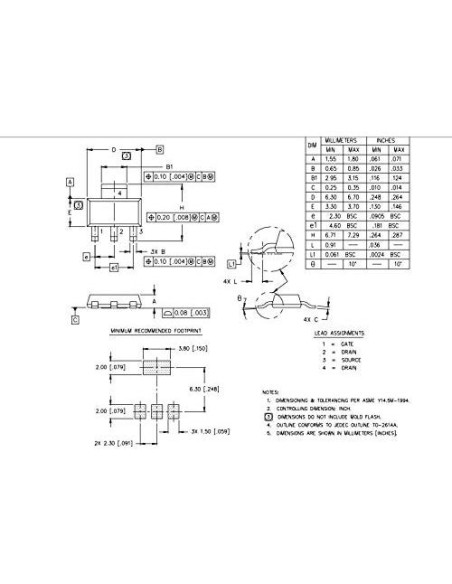

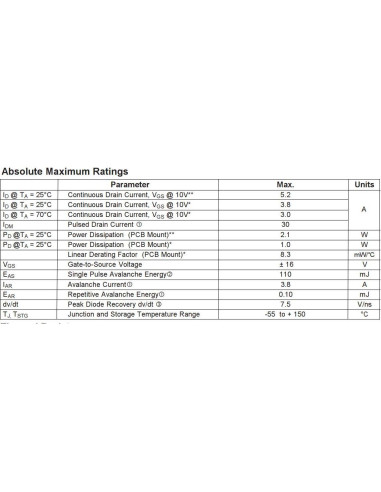

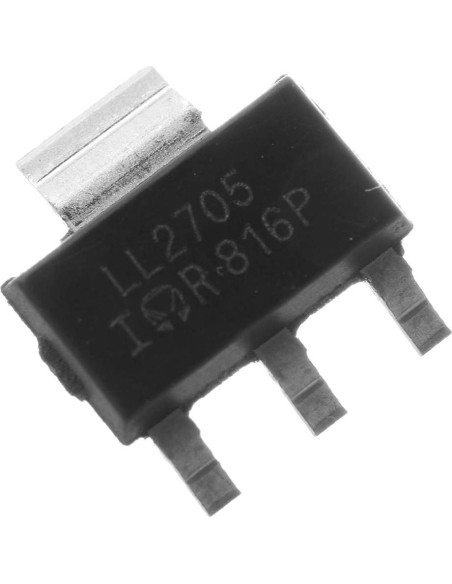

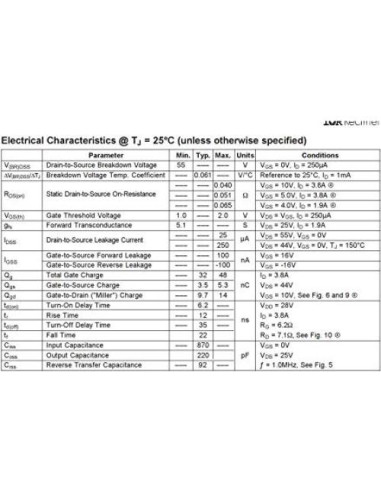

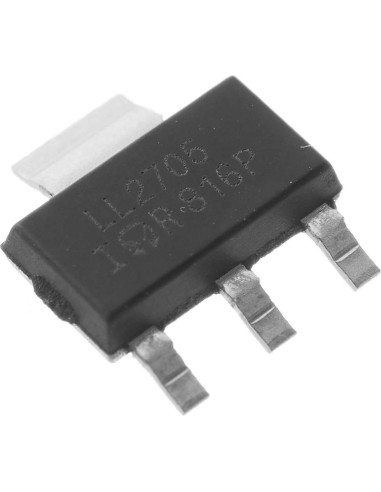

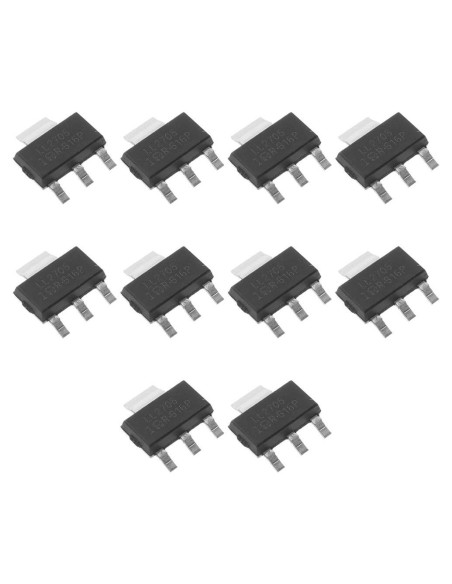

El IRLL2705TRPBF es un MOSFET de potencia N-canal de quinta generación que utiliza técnicas de procesamiento avanzadas para lograr una resistencia ON extremadamente baja por área de silicio. Este beneficio, combinado con la rápida velocidad de conmutación y el diseño robusto del dispositivo, proporciona una operación extremadamente eficiente y confiable. El paquete está diseñado para montaje en superficie utilizando técnicas de soldadura por fase de vapor, infrarroja o de onda. Su diseño de paquete único permite una fácil colocación automática, al igual que otros paquetes SOT o SOIC, pero tiene la ventaja adicional de un mejor rendimiento térmico debido a una pestaña ampliada para disipación de calor. Corriente de Drenaje Continua Id: 3.8A (3.8 A) Voltaje de Drenaje a Fuente Vds: 55V (55 V) Resistencia ON Rds(on): 0.04ohm (0.04 ohm) Voltaje de Prueba Rds(on) Vgs: 10V (10 V) Voltaje Umbral Vgs: 2V (2 V) Disipación de Potencia Pd: 1W (1 W) Temperatura de Operación Máx: 150C (150 C) Dimensiones: 6.7 x 3.7 x 1.739mm (6.7 x 3.7 x 1.739 mm) Temperatura Mínima de Operación: -55 C (-55 C) El paquete incluye 10pcs*LL2705

Características destacadas

• Clasificación dinámica dV/dt
• Baja resistencia ON estática de drenaje a fuente
• Controlador de puerta de nivel lógico
• Tecnología de proceso avanzada
• Facilidad de paralelización

Especificaciones técnicas

• Fabricante: Bridgold
• Peso: 0.2 kg
• Dimensiones: Ancho: 7.62 cm, Alto: 7.62 cm, Profundidad: 0.41 cm
