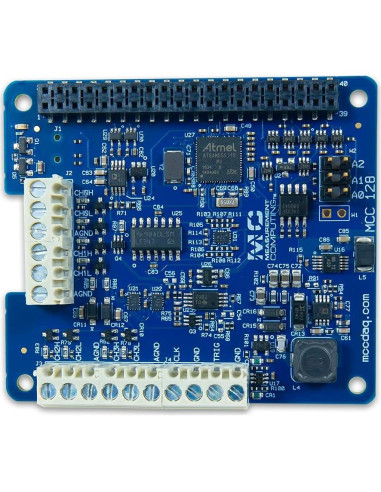

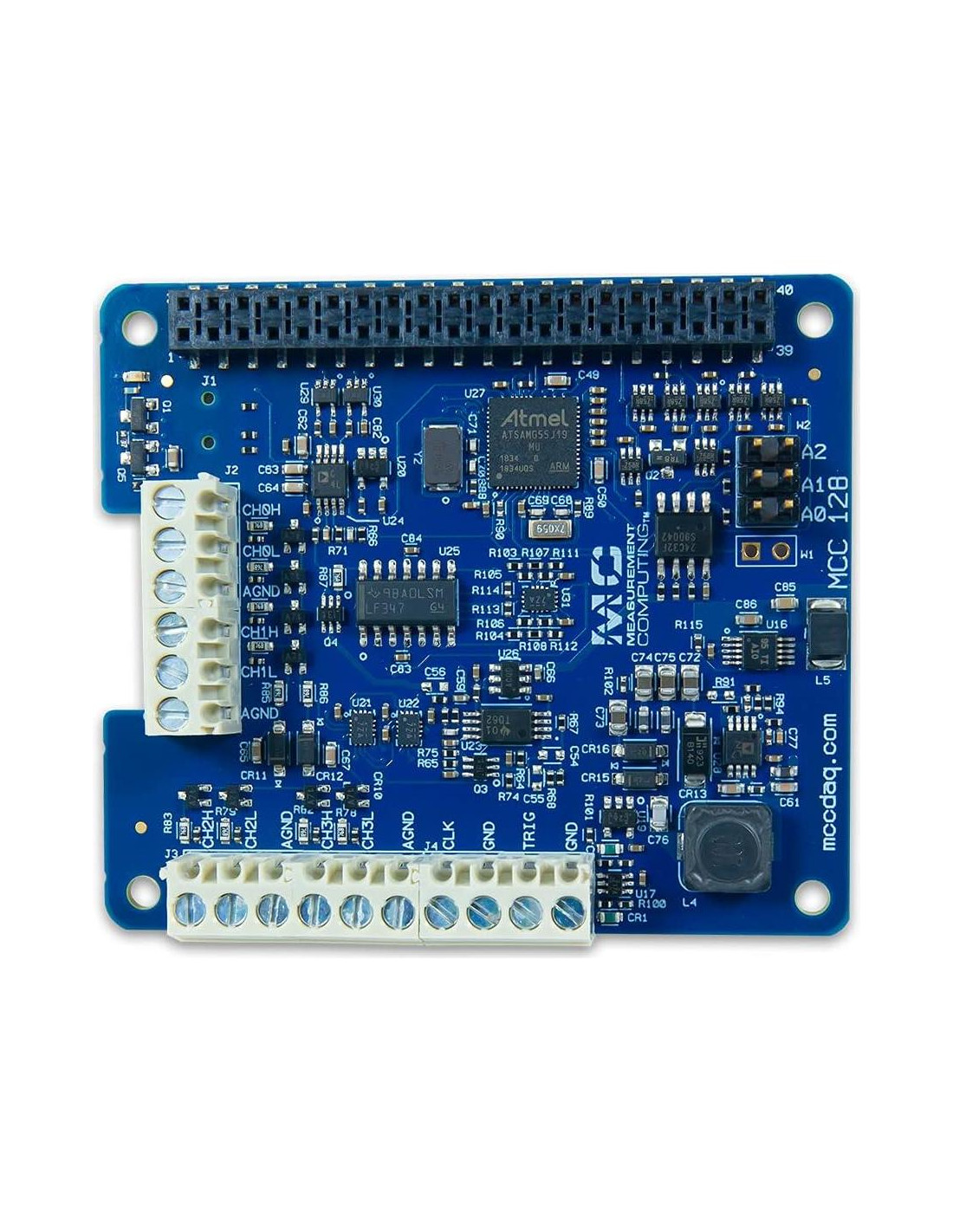

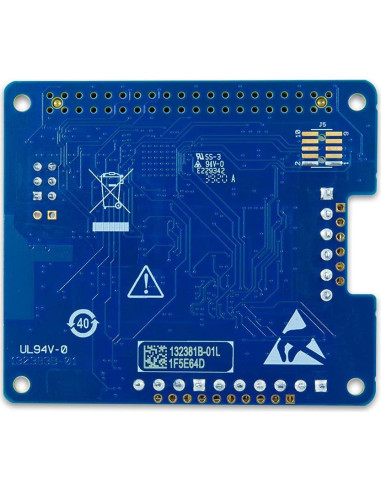

Los DAQ HATs Measurement Computing MCC 118 y MCC 128 cuentan con ocho canales de medición de voltaje analógico para sistemas de adquisición de datos basados en Raspberry Pi. Cada dispositivo tiene una tasa de muestreo máxima de 100 kS/s para tomar mediciones de voltaje de un solo punto o de forma de onda. Se pueden apilar hasta ocho MCC HATs en una Raspberry Pi, proporcionando hasta 64 canales de datos y un rendimiento máximo de 320 kS/s. El MCC 118 cuenta con una resolución de 12 bits y 8 entradas analógicas SE con un rango de entrada de +/-10V. El MCC 128 cuenta con una resolución de 16 bits y 8 entradas analógicas SE/4 DIFF con los siguientes rangos de entrada (+/-10 V, +/-5 V, +/-2 V, +/-1 V). Todos los DAQ HATs incluyen ejemplos en C/C++ y Python y una biblioteca de código abierto. También se proporciona documentación completa de API y hardware. Hay cinco dispositivos en la serie MCC DAQ HAT. Los modelos están disponibles con entradas de voltaje, entradas de termopar, entradas de sensores basados en IEPE, salidas analógicas y E/S digitales, lo que permite a los usuarios configurar soluciones de registrador de datos multifuncionales basadas en Raspberry Pi. Raspberry Pi no está incluido con el MCC 118/MCC 128. La biblioteca de comandos de código abierto MCC DAQ HAT en C/C++ y Python permite a los usuarios desarrollar aplicaciones en la Raspberry Pi utilizando Raspbian/Raspberry Pi OS. La biblioteca está disponible para descargar desde GitHub. La documentación completa de API y hardware está disponible. La biblioteca MCC DAQ HAT admite la operación con múltiples MCC DAQ HATs funcionando simultáneamente. La biblioteca incluye programas de ejemplo desarrollados en C/C++ y Python que los usuarios pueden ejecutar para familiarizarse con la biblioteca y las placas DAQ HAT; el código fuente está incluido.

Características destacadas

• 8 SE/4 DIFF entradas de voltaje de 16 bits
• Tasa de muestreo máxima de 100 kS/s (320 kS/s agregado para placas apiladas)
• Múltiples rangos de entrada (+/-10 V, +/-5 V, +/-2 V, +/-1 V)
• Los búferes de muestreo a bordo permiten adquisición de alta velocidad
• Reloj de escaneo externo
• Entrada de disparo digital externo
• Conexiones de terminal de tornillo

Modelo de esta publicación

• Tamaño: MCC 128: 16-bit, 100 kS/s

Especificaciones técnicas

• Tamaño: MCC 128: 16-bit, 100 kS/s
• Ram: LPDDR2
• Color: Azul
• Marca: Digilent
• Serie: MCC 128
• Fabricante: MCC
• Procesador: arm_7100
• Sistema operativo: Linux
• Tipo de inalámbrico: 802.11ac
• Número de procesadores: 1
• Número de modelo del artículo: MCC 128
• Peso: 0.2 kg
• Dimensiones: Ancho: 27.94 cm, Alto: 22.86 cm, Profundidad: 5.08 cm
