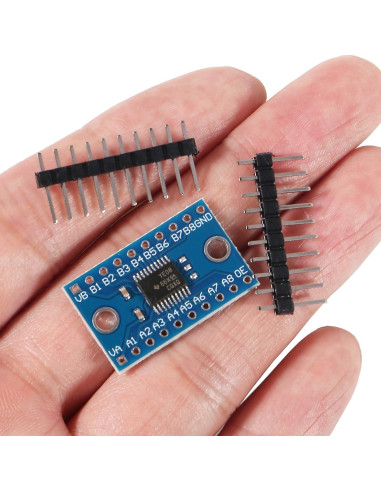

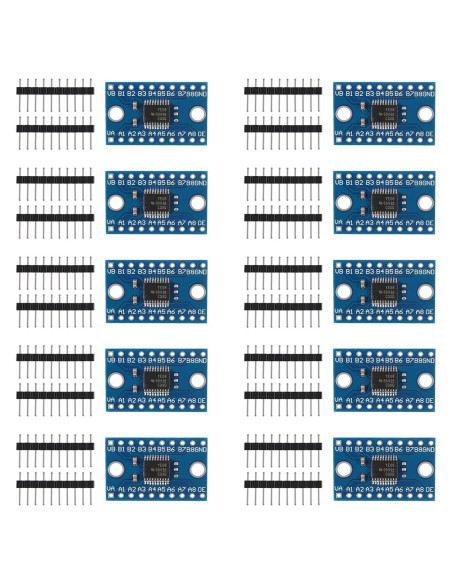

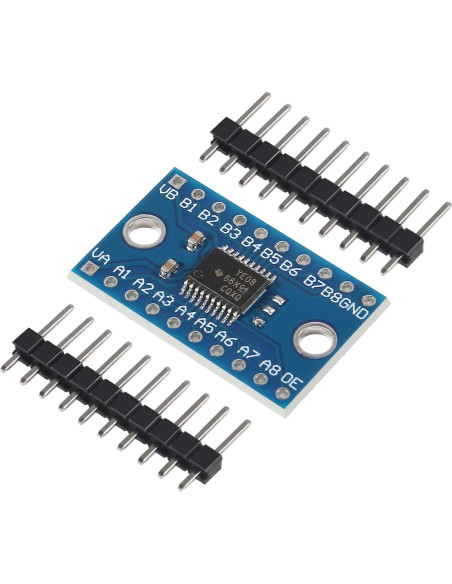

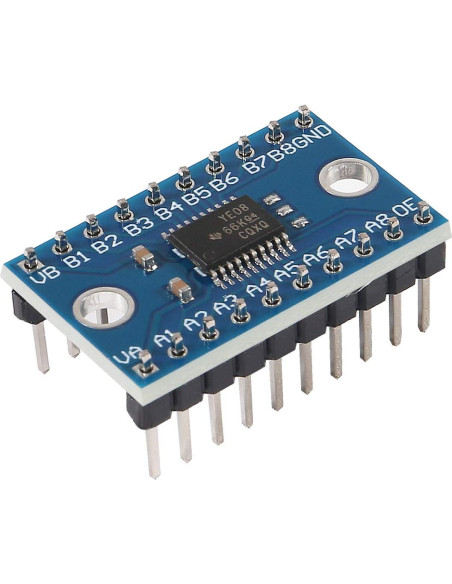

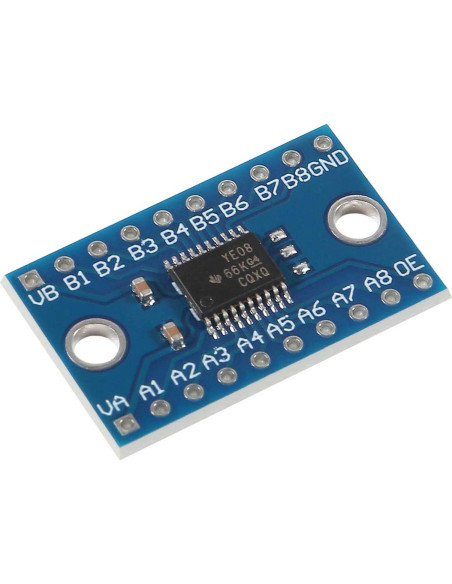

10PCS Módulo Conversor de Nivel Lógico Bidireccional 8 Canales TXS0108E 3.3V-5V

Característica: Proporciona capacidad de comunicación bidireccional. Voltaje de soporte del lado VCCA: 1.2V-3.6V. Voltaje de soporte del lado VCCB: 1.65V-5.5V. Puede proporcionar capacidad de conversión de nivel común de 3.3-5V, 1.8-3.3V y otros. Principales aplicaciones: módulo MCU de 5V y 3.3V, módulo MCU de 3.3V y 5V. Compatible y otros soportes de comunicación MCU y conversión de nivel de comunicación de tarjeta SD. Conversor de nivel de dispositivo serial SCM y IIC, SPI. Este traductor no inversor de 8 bits utiliza dos rieles de alimentación configurables separados. El puerto A está diseñado para seguir VCCA. VCCA acepta cualquier voltaje de suministro desde 3.6 V. El puerto B está diseñado para seguir VCCB. VCCB acepta cualquier voltaje de suministro desde 5.5 V. Esto permite la traducción bidireccional de bajo voltaje entre cualquiera de los nodos de voltaje de 2.5V, 3.3V y 5V. Cuando la entrada de habilitación de salida (OE) es baja, todas las salidas se colocan en el estado de alta impedancia. Asegúrese del estado de alta impedancia durante el encendido o apagado, OE debe estar conectado a GND a través de una resistencia de pull-down; el valor mínimo de la resistencia está determinado por la capacidad de suministro de corriente del controlador. Paquete incluido: 10 x módulo convertidor de 8 canales TXS0108E, 20 x conector de 8 pines.

Características destacadas

• Placa convertidora de nivel lógico bidireccional de 8 dígitos 3.3V-5V/5V-3.3V, puede transferir bidireccionalmente con 8 canales entre voltaje lógico alto y bajo.

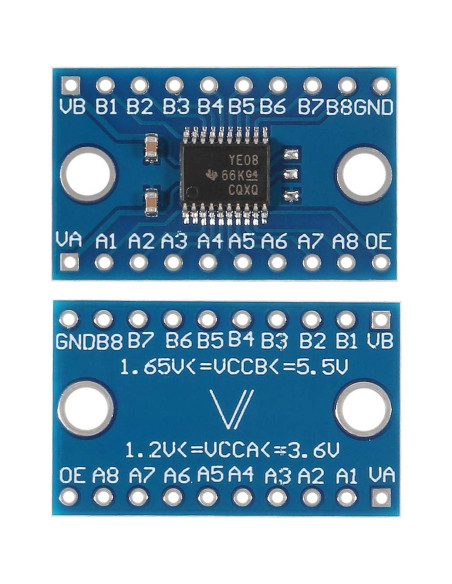

• Rango de voltaje del lado VCCA: 1.2V-3.6V; rango de voltaje del lado VCCB: 1.65V-5.5V; 3.3V yendo a VA; 5V yendo a VB; 3.3V yendo a OE, OE habilita IO activo alto recomendado por un lado de bajo voltaje del puerto IO.
• Convertidor de alta velocidad, conecte el pin OE directamente a 3.3V para FUNCIONAR. El convertidor de nivel proporciona interfaz serial+ es muy fácil de usar.
• Ampliamente utilizado en la comunicación entre SCM de 5V y dispositivo de 3.3V, SCM de 3.3V y dispositivo de 5V. También se puede aplicar en la conversión de nivel entre MCU y tarjeta SD, MCU y dispositivos de puerto serial IIC/SPI.
• TXS0108E opera en modos de drenaje abierto y push-pull, con un máximo de rendimiento de datos de aproximadamente 2Mbps (drenaje abierto) y 60Mbps (push-pull) para la traducción de 3.3V a 5V, la interfaz de comunicación serial es compatible con puertos UART/IIC/SPI, lo que es fácil de conectar.

Especificaciones técnicas

• Fabricante: DORHEA
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.4 cm, Alto: 10.5 cm, Profundidad: 1.4 cm
