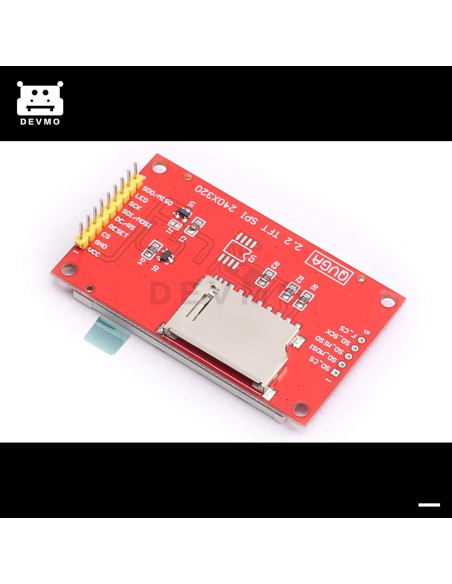

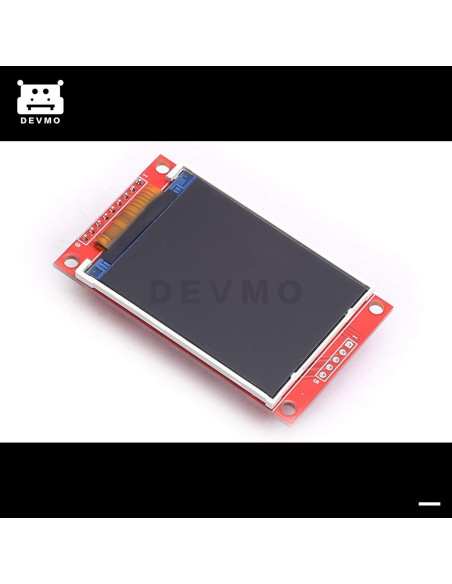

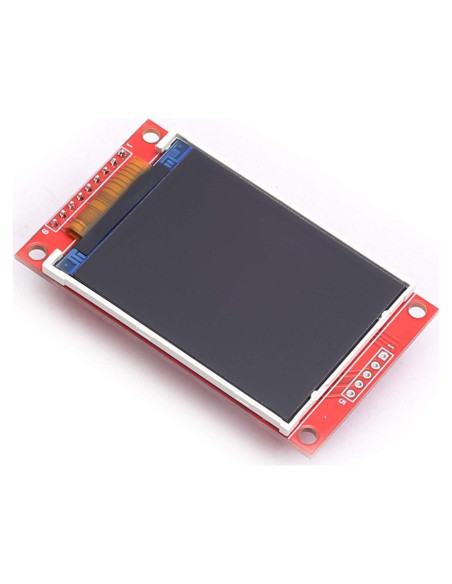

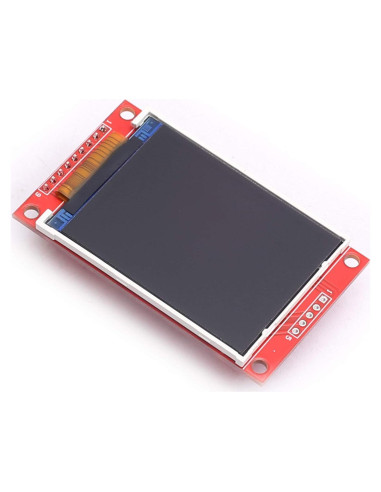

Pantalla LCD TFT SPI DEVMO 2.2" ILI9341 240x320 con SD

Industrial y Científico: Especificaciones: Resolución: 240x320 IC de controlador: ILI9341 Voltaje de entrada: 5V/3.3V Tamaño 2.2 pulgadas, tiene placa de circuito impreso con IC de potencia, socket para tarjeta SD Números de LED 4 LEDs, IC de controlador: ILI9341, Profundidad de color 262K/65K Tamaño del módulo: 67mm(longitud)*40mm(ancho)*4mm(grosor), Área activa: 47.5mm(Longitud)x36.5mm(Ancho) Paquete incluido: 1*2.2" Módulo de Pantalla LCD TFT SPI de 2.2 pulgadas ¿Cómo usarlo? 1. usar 5v al pin de led, 3.3v a vcc y divisores de voltaje de resistor de 1k/1.5k para hacerlo funcionar. Resistor de 1k en serie desde Ar-duino al pin lógico tft, 1.5k desde el pin tft a tierra. 2.#define TFT_DC 9 #define TFT_CS 10 #define TFT_MOSI 11 #define TFT_CLK 13 #define TFT_RST 12 #define TFT_MISO 8 3.// Usar SPI de hardware (en Uno, #13, #12, #11) y lo anterior para CS/DC //ILI9341 tft = ILI9341(TFT_CS, TFT_DC); 4.// Si se usa el breakout, cambia los pines como desees ILI9341 tft = ILI9341(TFT_CS, TFT_DC, TFT_MOSI, TFT_CLK, TFT_RST, TFT_MISO). Salida del monitor serial: 1-- ¡Prueba ILI9341! Modo de potencia de pantalla: 0x94 Modo MADCTL: 0x48 Formato de píxel:0x5 Formato de imagen: 0x80 Autodiagnóstico: 0xC0 Tiempo de referencia (microsegundos) 2-- Relleno de pantalla 18159720 Texto 921664 Líneas 8537648 Líneas Horiz/Vert 1485756 Rectángulos (contorno) 946520 Rectángulos (relleno) 37689232 Círculos (relleno) 5325780 Círculos (contorno) 3725412 Triángulos (contorno) 1944508 Triángulos (relleno) 12525852 Rectángulos redondeados (contorno) 1782700 Rectángulos redondeados (relleno) 40989648

Características destacadas

• Duradera placa PCB dura y socket para tarjeta SD, ideal para interfaz 5110
• Escudo TFT LCD de 2.4 pulgadas sin panel táctil, rápido de operar
• Soporta Modo SPI Serial, Interfaz 4-Wire SPI, solo necesita 4 IOs de tu MCU
• Soporta una variedad de conexión de IO de microcontrolador, profesional y práctico
• Compatible con 5V, usar con lógica de 3.3V o 5V

Especificaciones técnicas

• Voltaje: 5 Voltios
• Resolución: 240 x 320
• Relación de aspecto: 1.33:1
• Fabricante: DEVMO
• Número de modelo del artículo: DEVMO*
• Tamaño de pantalla en pie: 2.2 Pulgadas
• Peso: 0.2 kg
• Dimensiones: Ancho: 4 cm, Alto: 6.7 cm, Profundidad: 0.4 cm
