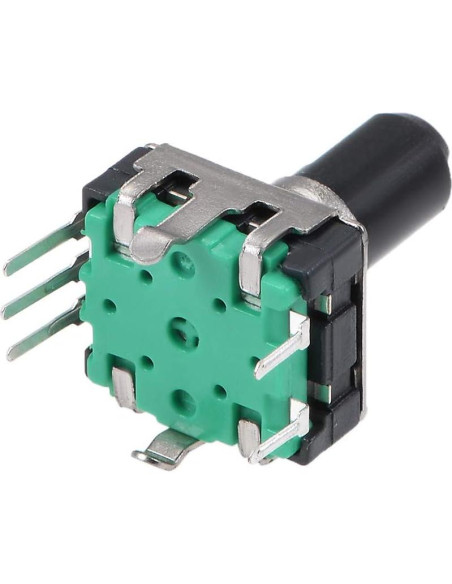

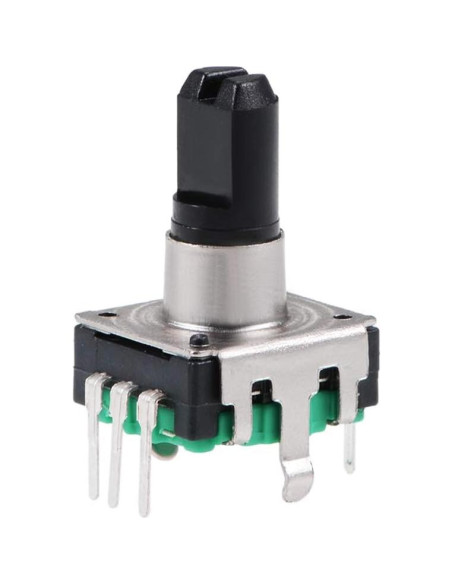

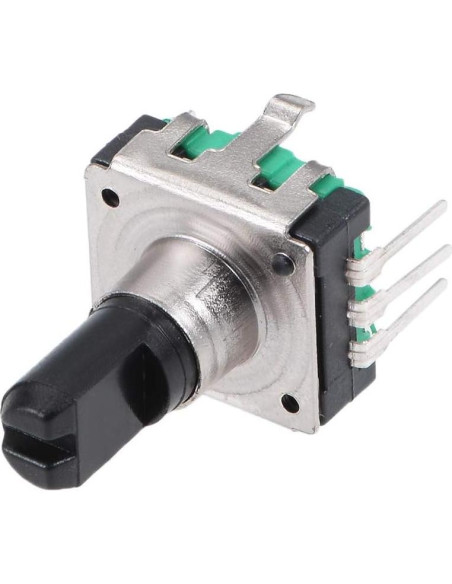

Descripción: Un encoder rotativo, también llamado encoder de eje, es un dispositivo electromecánico que convierte la posición angular o el movimiento de un eje o eje en señales de salida digitales. Los encoders rotativos se utilizan en una amplia gama de aplicaciones que requieren monitoreo o control, o ambos, de sistemas mecánicos, incluidos controles industriales, robótica, lentes fotográficos, dispositivos de entrada de computadora. Especificaciones: Método de ajuste: 360 Grados Número de pines: 7 Número de dígitos: 24 dígitos Voltaje nominal: 5 Volt Tipo de eje: Tipo D Diámetro del eje: 6mm/0.24 pulgadas Altura del eje: 14.3mm/0.56 pulgadas Dimensiones totales: 15mm x 13mm x 24mm / 0.59 pulgadas x 0.51 pulgadas x 0.94 pulgadas (L*W*H) Nota: Evite almacenar los productos en un lugar con alta temperatura y alta humedad. No toque el producto con agua.

Características destacadas

• Tipo: Encoder de código con interruptor; Método de ajuste: 360 Grados; Número de pulsos: 24; Número de pines: 7 (5 pines de señal de trabajo y 2 pines de montaje); Voltaje nominal: 5 Volt; Tipo de eje: Tipo D.

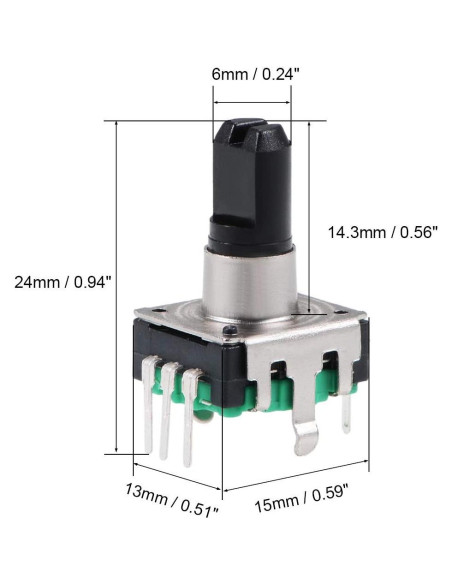

• Diámetro del eje: 6mm/0.24 pulgadas; Altura del eje: 14.3mm/0.56 pulgadas; Dimensiones totales: 15mm x 13mm x 24mm / 0.59 pulgadas x 0.51 pulgadas x 0.94 pulgadas (L*W*H).
• En la rotación hacia adelante, la fase A lidera la fase B; cuando se invierte, la fase B lidera la fase A. La relación de fase y el número de rotaciones de AB se pueden identificar utilizando un circuito lógico digital simple (puerta XOR y flip-flop D).
• Al girar el encoder rotativo se puede contar en la dirección positiva y en la dirección inversa durante la rotación de la frecuencia de pulso de salida, a diferencia del conteo del potenciómetro rotativo, este conteo de rotación no está limitado. Con los botones en el encoder rotativo se puede restablecer a su estado inicial, comenzando a contar desde 0.
• Aplicaciones: Control industrial, robots, lentes fotográficos, dispositivos de entrada de computadora, diseño de circuitos de atenuación y sonido, pantalla LCD de impresoras 3D, etc. (reproductores de CD, para control de volumen y encendido/apagado o selección de datos a través de pantalla LED o LCD.)

Especificaciones técnicas

• Color: Verde
• Marca: uxcell

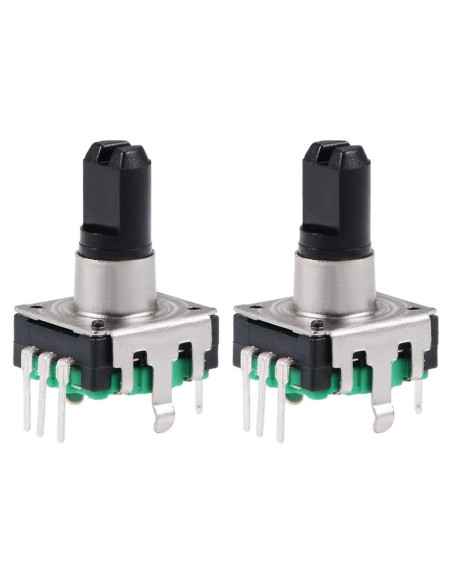

• Tamaño: EC12 7 Pines Verde 2pcs
• Terminal: Pin,pines
• Fabricante: uxcell
• Tipo de montaje: Montaje a través de orificio
• Número de parte: a19012600ux0613
• Tipo de actuador: Rotativo
• Tipo de circuito: 1-vía
• Tipo de conector: Molex
• Tipo de contacto: Físico
• Cantidad de unidad: 1.0 Cuenta
• Modo de operación: manual
• Método de control: Táctil
• Baterías requeridas: No
• Número de artículos: 2
• Número de posiciones: 24
• Voltaje de operación: 5 Voltios
• Protocolo de conectividad: X-10
• Número de modelo del artículo: a19012600ux0613
• Cantidad de paquete del artículo: 1
• Clasificación de protección internacional: IP54
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
