1.Descripción:

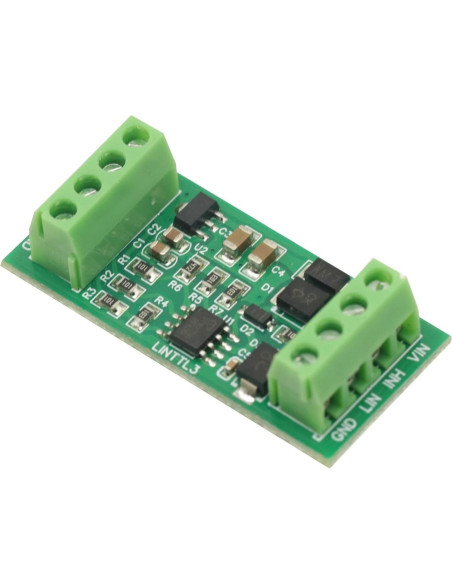

Es un módulo de bus TTL_UART a LIN. El módulo utiliza el IC TJA1021. Se utiliza principalmente para el monitoreo y mantenimiento de equipos de bus LIN.
2.Característica:
1 Conversión de señal de datos pura
2 Sus datos son estables
3 Tiene un indicador de energía verde que muestra el estado de funcionamiento.
4 Puede monitorear y mantener la comunicación del dispositivo de bus LIN.
Descripción:
1 Nombre del producto:Módulo de bus TTL_UART a LIN
2 Chip del producto:TJA1021
(Ha sido cambiado a totalmente compatible y con un rendimiento más estable SIT1021T)
3 Voltaje de trabajo:DC 12V/24V
4 Temperatura de trabajo:-25C~85C
5 Humedad de trabajo:5%~95%RH
6 Tamaño:43*20*12mm
4.Introducción a funciones específicas:
1 La tasa de baudios medida del módulo puede alcanzar 57600bps, y la frecuencia máxima de operación recomendada es inferior a 20Kbps.
2 Este módulo es solo un módulo de conversión de nivel y no participa en el análisis de conversión como protocolos de software.
3 Cuando el módulo está conectado al puerto COM de la computadora, la computadora puede recibir datos, pero no puede comunicarse con su dispositivo esclavo como host. El puerto COM de la computadora no puede generar el bit de inicio de 13 bits en el protocolo LIN, pero se puede conectar a una placa de desarrollo como un microcontrolador.
4 Protección contra conexión inversa de la fuente de alimentación, protección contra sobretensiones del bus LIN
6 Compatible con sistema de microcontrolador de 3.3V/5V

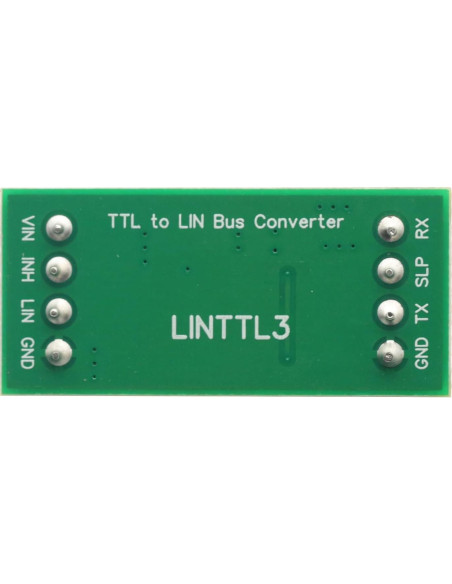

Descripción de pines:
VIN: Polo positivo de la fuente de alimentación (DC 12V/24V)
INH: Usado en modo host (por favor refiérase al PDF de TJA1021)
LIN :BUS LIN
GND: Polo negativo de la fuente de alimentación
TX :Salida de datos del puerto serie TTL
SLP :Sueño
RX : Entrada de datos del puerto serie TTL
GND: Cable de tierra (Conectado a MCU)

Características destacadas

• Es un módulo de bus TTL_UART a LIN. El módulo utiliza el IC TJA1021. Se utiliza principalmente para el monitoreo y mantenimiento de equipos de bus LIN.
• La tasa de baudios medida del módulo puede alcanzar 57600bps, y la frecuencia máxima de operación recomendada es inferior a 20Kbps.
• Protección contra conexión inversa de la fuente de alimentación, protección contra sobretensiones del bus LIN
• Compatible con sistema de microcontrolador de 3.3V/5V
• Cuando el módulo está conectado al puerto COM de la computadora, la computadora puede recibir datos, pero no puede comunicarse con su dispositivo esclavo como host. El puerto COM de la computadora no puede generar el bit de inicio de 13 bits en el protocolo LIN, pero se puede conectar a una placa de desarrollo como un microcontrolador.

Especificaciones técnicas

• Marca: GODIYMODULES
• Serie: Módulo de bus TTL_UART a LIN
• Fabricante: GODIYMODULES
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
