SHARI (Interfaz de Radio Ham Allstar SA818) PiHat Nodo Allstar es un proyecto de construcción de kit que implementa un nodo Allstar alojado en Raspberry Pi4 utilizando un módulo de radio UHF (420-450 MHz) o VHF (144-148 MHz) integrado NiceRF SA818. El módulo de radio y los circuitos de interfaz se encuentran en una placa personalizada Raspberry Pi Hat. Un nodo Allstar completo se puede implementar con un kit SHARI PiHat, una Raspberry Pi 4 (con fuente de alimentación y tarjeta microSD) y una imagen Allstar.

Características destacadas

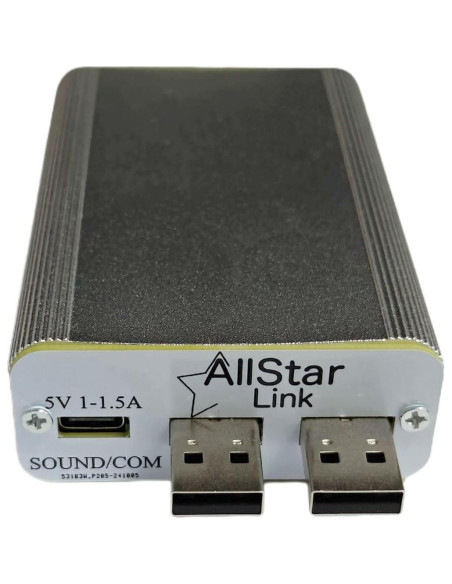

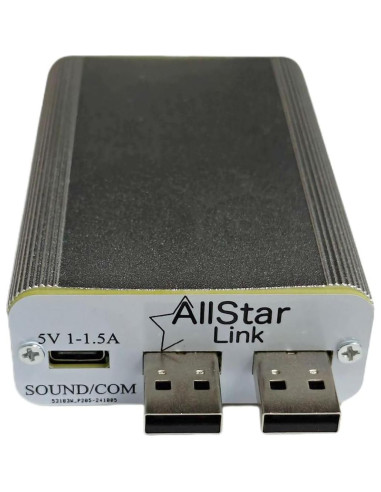

• [SHARI PiHat Mejorado] Agrega un puerto USB-C de 5V 1-1.5A. Pequeño, portátil con radio y antena autónomas, SHARI (Interfaz de Radio Ham Allstar SA818) está diseñado para construcción y uso en el servicio de radioaficionados, funciona con un Pi2/Pi3 o Pi4, la potencia de salida RF de SHARI es de 500 a 1000 (predeterminado) milivatios

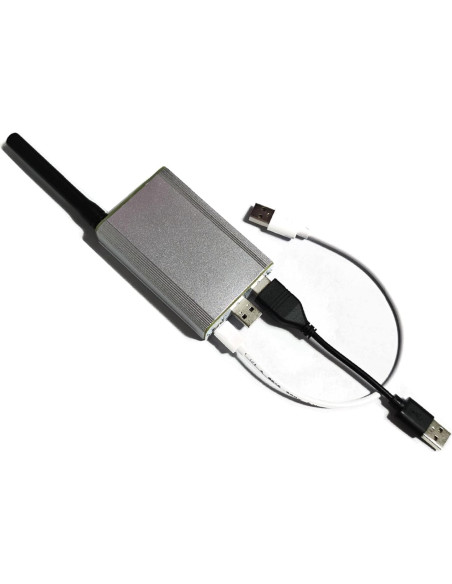

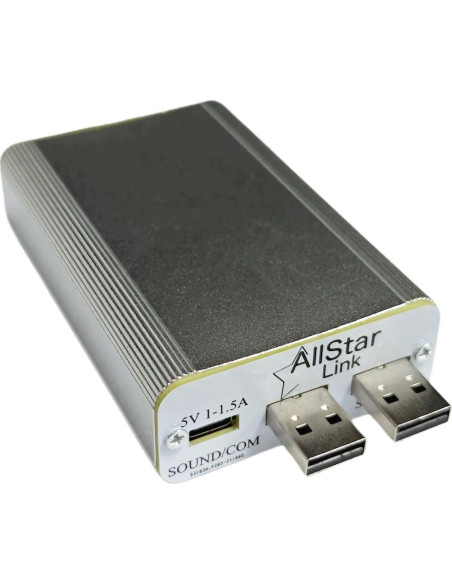

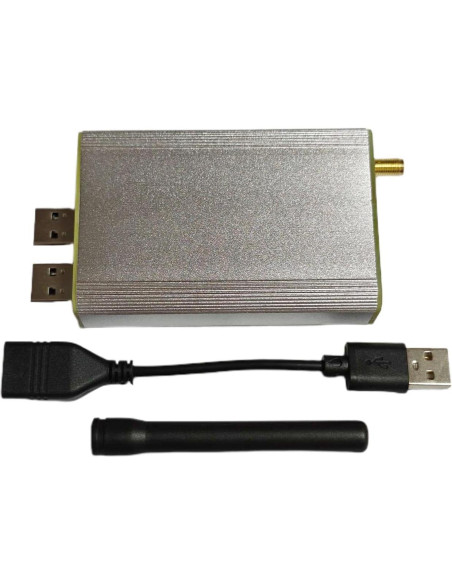

• [Nodo Allstar] SHARI PiHatU implementa un nodo Allstar alojado en Raspberry Pi utilizando un módulo de radio UHF (420-450 MHz|70cm) integrado NiceRF SA818; Para crear un nodo Allstar, SHARI se conecta a dos puertos USB en una Raspberry Pi2/Pi3 o Pi4 para alimentación, la interfaz Allstar y la programación de radio (se puede usar un cable extensor M/F USB corto si se desea)
• [Fuente de Alimentación] La Interfaz de Radio Ham Allstar SA818 es una fuente de alimentación destinada a la versión de Raspberry Pi. Estas fuentes típicamente proporcionan 5.1 a 5.2 VDC a la Pi. Los requisitos de corriente varían con la versión. Numerosos problemas con los Nodos Allstar se han rastreado a fuentes de alimentación inadecuadas.

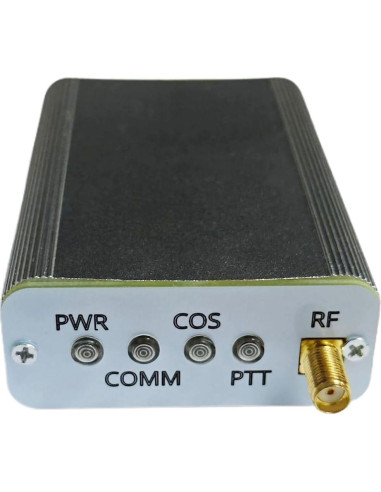

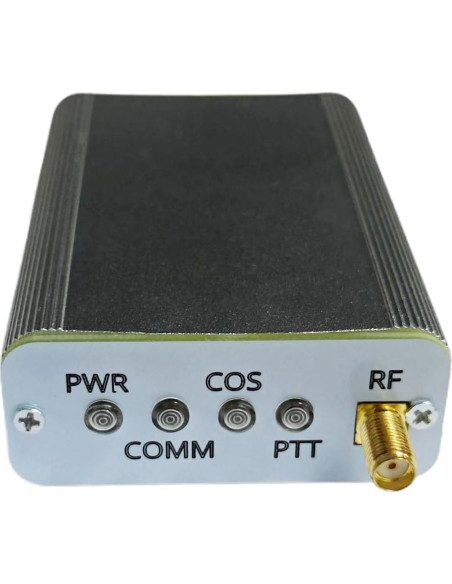

• [Característica 1] Los LED del panel frontal indican el estado de SHARI-POWER (verde), ESTADO DE CONEXIÓN DE AUDIO USB (verde parpadeante), COS (verde) y PTT (rojo); SHARI PiHat utiliza 5 voltios de la Pi, y el mejor lugar para medirlo es desde el pin 8 (+5) hasta el pin 9 (GND) del módulo SA818
• [Característica 2] SHARI PiHat utiliza una sola placa de circuito que contiene partes de montaje en superficie (SMD) instaladas así como 2 partes de orificio pasante, un conector SMA de montaje en superficie y el módulo de radio SA818 (UHF); PiHatU también utiliza el IC de audio USB Cmedia CM119B

Especificaciones técnicas

• Ram: LPDDR4
• Color: PLATA
• Marca: AURSINC
• Serie: SA818
• Fabricante: AURSINC
• País de origen: China
• Sistema operativo: Raspbian
• Marca del procesador: Broadcom
• Tipo de inalámbrico: Radiofrecuencia
• Número de procesadores: 1
• Número de modelo del artículo: SA818 www.groups.io/g/shari
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.48 cm, Alto: 10.49 cm, Profundidad: 4.19 cm
