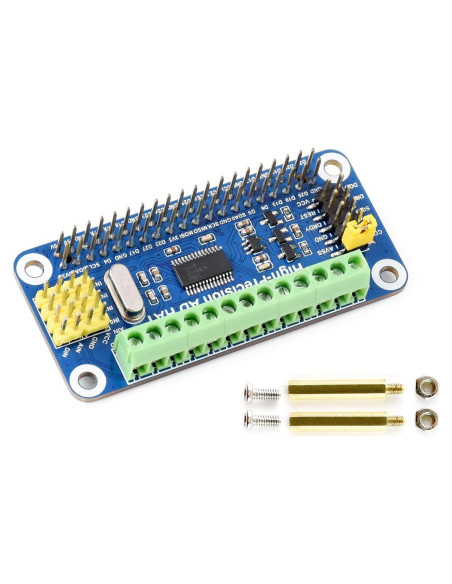

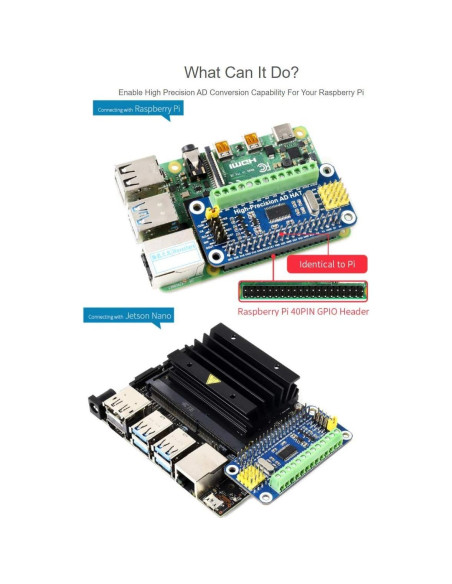

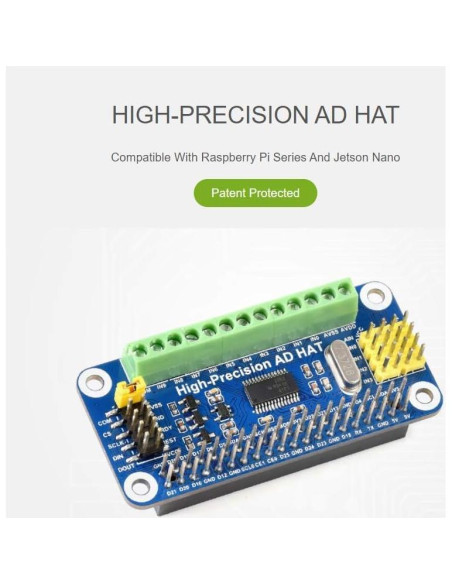

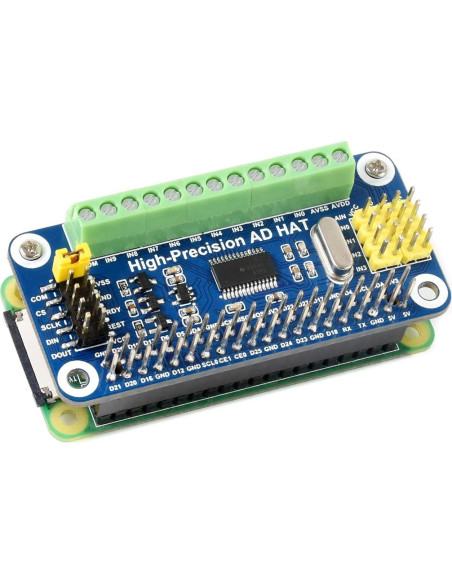

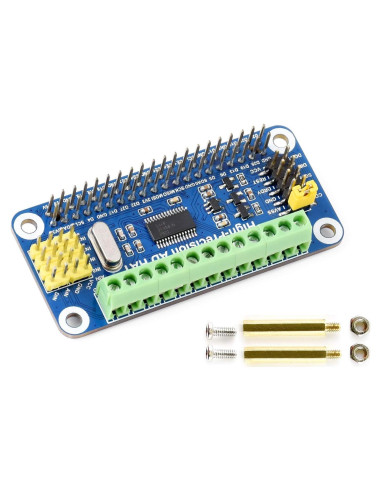

Descripción HAT de AD de Alta Precisión para Raspberry Pi, ADS1263 10-Ch 32-Bit ADC Función 1.HAT de AD de ALTA PRECISIÓN Compatible con la serie Raspberry Pi y Jetson Nano, Habilita la capacidad de conversión AD de alta precisión para tu Raspberry Pi 2.ADS1263 en placa 10-Ch 32-Bit ADC de alta precisión 3.Encabezados de entrada AD para conectar varios módulos de sensores analógicos, compatible con la disposición de pines de sensores de Waveshare 4.Terminal de tornillo de entrada AD para conectar señal analógica y fuente de alimentación analógica, Especificaciones de propósito general RESOLUCIÓN: 32 Bits TASA DE MUESTRE (MÁX): 38.4 kSPS BUS: SPI TIPO DE ENTRADA: diferencial, de un solo extremo RANGO DE VOLTAJE DE ENTRADA (MÁX): 2.5V, 5V CANALES DE ENTRADA: 10 AUMENTO PGA (MÁX): 32 ESTRUCTURA: Delta-Sigma VOLTAJE DE REFERENCIA: interno, externo RANGO DE VOLTAJE DE ENTRADA (MÍN): -2.5V, 0V Contenido del Paquete HAT de AD de Alta Precisión x1 Paquete de tornillos RPi (2PCS) x1 Nota: Raspberry Pi y Jetson Nano NO están incluidos. Se proporcionan recursos de desarrollo, por favor contáctenos a través del mensaje del comprador para obtener.

Características destacadas

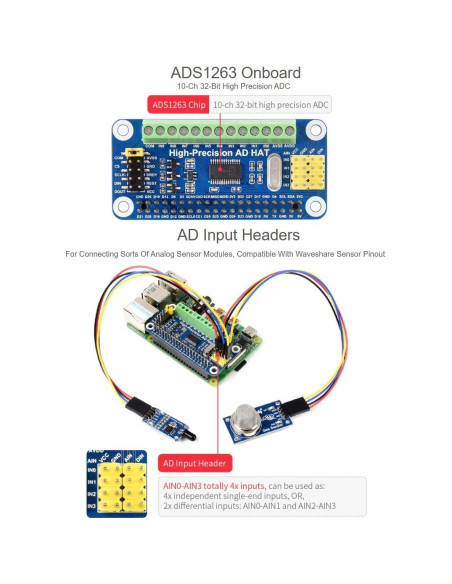

• Adopta el chip ADS1263, bajo ruido, bajo desplazamiento térmico, ADC de alta precisión de 10-ch 32-bit (entrada diferencial de 5-ch), tasa de muestreo máxima de 38.4kSPS con ADC auxiliar de 24-bit integrado, señal de prueba de ADC interna, IDAC, voltaje de referencia interno de 2.5V, multiplexión GPIO de 8x, PGA (32 veces máx)

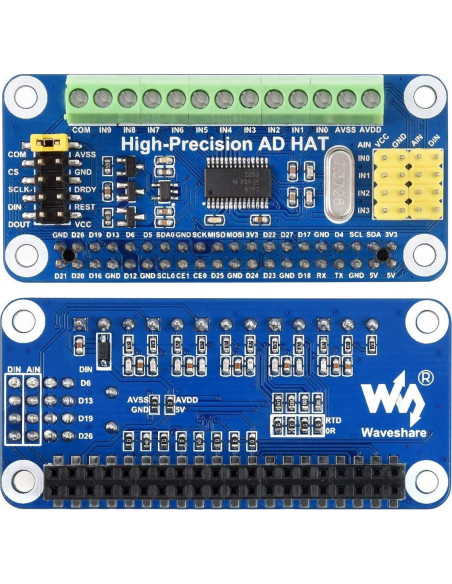

• Entrada de encabezado AD en placa, compatible con la disposición de pines de sensores de Waveshare, para conectar varios módulos de sensores

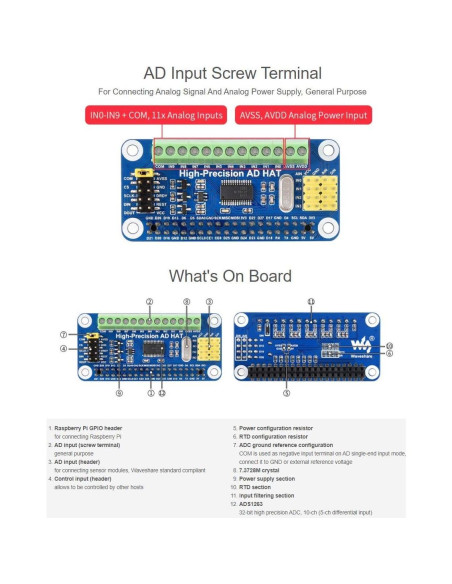

• Entrada de terminal de tornillo AD en placa, permite conectar señal analógica y fuente de alimentación analógica, interfaz de propósito general
• Encabezado de control en placa, facilita el control del módulo por otros hosts además de Raspberry Pi
• Circuito RTD (detector de temperatura de resistencia) de tres hilos, habilitado mediante la soldadura de un resistor de 0R

Especificaciones técnicas

• Fabricante: Waveshare
• País de origen: China
• Número de modelo del artículo: Placa HAT de AD de Alta Precisión
• Peso: 0.2 kg

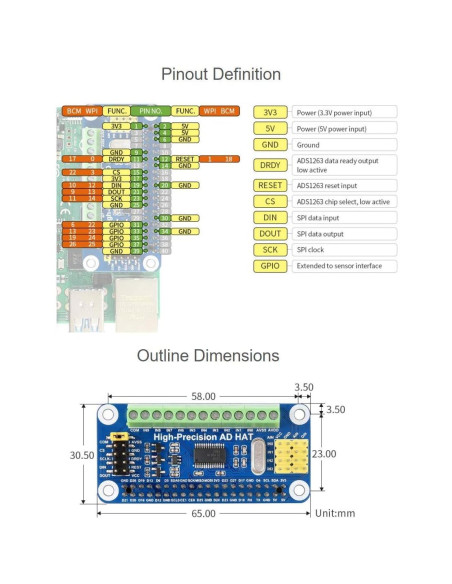

• Dimensiones: Ancho: 7.01 cm, Alto: 5.21 cm, Profundidad: 2.39 cm
